0x00 前言

0x01 原理 && 应用

bitmap 比较简单,用一个 bit 来标记某个元素对应的 value,而 Key 即是该元素。由于采用 bit 来存储一个数据,相对节省空间(不考虑稀疏存储的场景下)。假设要对 0-31 内的 3 个元素 (10,17,28) 排序,那么就可以采用 Bitmap 方法(假设这些元素没有重复)。bitmap 算法常用于对大量整形数据做去重和查询

要表示 32 个数,只需要 32 个 bit(4Bytes),首先初始化 4Byte 的空间,将这些空间的所有 bit 位都置为 0

B1

然后,添加 (10,17,28) 到 BitMap 中,需要的操作就是在相应的位置上将 0 置为 1 即可

B1

由于 bitmap 用一个比特位来映射某个元素的状态,此数据结构非常节省存储空间,常用如下:

  • 数据去重
  • 快速查找,判重
  • 排序(将其加入 bitmap 中,然后再遍历获取出来,从而得到排序的结果)

常用实现:golang

[]uint64 来存储 bit 数据为例,一个 byte 有 64 个二进制位,当然亦可使用 []byte 或其他类型来存储(8 个二进制位)

1、(优先)判断元素在 bit 数组的位置,假设参数为 x

  • x/64:获取 x 在 bit 数组中的序号,从 0 开始
  • x%64:获取 x 在当前 uint64 中的位置
// Bitmap represents a scalar-backed bitmap index
type Bitmap []uint64

2、检查 x 是否存在

// Contains checks whether a value is contained in the bitmap or not.
func (dst Bitmap) Contains(x uint32) bool {
	blkAt := int(x>> 6)
	if size := len(dst); blkAt >= size {
		return false
	}

	bitAt := int(x % 64)
    // 将 1 左移 bitAt 位,然后和以前的数据做 & 运算,若该位置的值 >=0,则说明 x 存在,否则则不存在
	return (dst[blkAt] & (1 << bitAt)) > 0
}

3、设置 x 到 bit 数组

// Set sets the bit x in the bitmap and grows it if necessary.
func (dst *Bitmap) Set(x uint32) {
	blkAt := int(x>> 6)
	bitAt := int(x % 64)
	if size := len(*dst); blkAt >= size {
		dst.grow(blkAt) // 扩容
	}

    // 将 1 左移 bitAt 位,然后和以前的数据做 | 运算,可将 bitAt 位置的 bit 替换成 1
	(*dst)[blkAt] |= (1 << bitAt)
}

4、清理x所在的位置

// Remove removes the bit x from the bitmap, but does not shrink it.
func (dst *Bitmap) Remove(x uint32) {
	if blkAt := int(x>> 6); blkAt < len(*dst) {
		bitAt := int(x % 64)
        // 将 1 左移 bitAt 位,然后对取反,再与当前值做 &,可将 bitAt 位置的 bit 替换成 0
		(*dst)[blkAt] &^= (1 << bitAt)
	}
}

除了基本操作之外,原项目还提供了 MaxMin 方法,本质就是从尾(头)遍历,获取第一个不为 0 的数据

// Min get the smallest value stored in this bitmap, assuming the bitmap is not empty.
func (dst Bitmap) Min() (uint32, bool) {
	for blkAt, blk := range dst {
		if blk != 0x0 {
			return uint32(blkAt<<6 + bits.TrailingZeros64(blk)), true
		}
	}

	return 0, false
}

// Max get the largest value stored in this bitmap, assuming the bitmap is not empty.
func (dst Bitmap) Max() (uint32, bool) {
	var blk uint64
	for blkAt := len(dst) - 1; blkAt >= 0; blkAt-- {
		if blk = dst[blkAt]; blk != 0x0 {
			return uint32(blkAt<<6 + (63 - bits.LeadingZeros64(blk))), true
		}
	}
	return 0, false
}

0x02 XDP 中的应用

这里介绍下 bitmap 在字节 EBPF-ACL 项目中的巧妙应用。先介绍下背景,对应与 iptables 的链式规则:

# ipset create black_list hash:net
# ipset add black_list 192.168.3.0/24

# iptables -A INPUT -m set --set black_list src -j DROP #序号 1

# ...... 省略 15 条规则

# iptables -A INPUT -p tcp -m multiport --dports 53,80 -j ACCEPT    #序号 16

# ...... 省略 240 条规则

# iptables -A INPUT -p udp --dport 53 -j ACCEPT     #序号 256

若匹配 DNS 的请求报文(目的端口 53 的 udp 报文),需要依次遍历所有规则,才能匹配中。其中,ipset/multiport 等 match 项,只能减少规则数量,无法改变 O(N) 的匹配方式

问题就来了,如何设计巧妙的数据结构来解决 iptables 链式匹配的低效问题(在 xdp 程序中)

算法描述

借助于 bitmap 来实现,为了提升匹配效率,将所有的 ACL 规则做预处理,将链式的规则拆分存储。规则匹配时,参考内核的 O(1) 调度算法,在多个匹配的规则中,快速选取高优先级(序号越前优先级越高)的规则

1、规则预处理

按照如下六个维度将 iptables 链式规则拆分,核心思路将规则生成 6 张表 bitmap,其中 key 为关联各个表的属性,value 为 bitmap

  • 规则编号:key 为规则编号,value 存储 action 结果
  • 源地址:key 为源地址,value bitmap 存储规则编号
  • 源端口:key 为端口号
  • 目的地址:同上
  • 目的端口:同上
  • 协议:key 为协议

此外,对于作为 value 的 bitmap,1 表示该规则有该属性,0 表示该规则无该属性

用上面的例子详细说明下:

  1. 例子中的规则分别编号为:1(0x1)16(0x10)256(0x100),接下来拆分各个规则中的匹配项
  2. 规则 1 只有源地址匹配项,用源地址 192.168.3.0/24 作为 key,规则编号 0x1 作为 value,存储到源地址 Map 中
  3. 规则 16 有目的端口、协议包含两个匹配项(协议、目的端口),依次将 5380 作为 key,规则编号 0x10 作为 value,存储到 dport Map 中;将 tcp 协议号 6 作为 key,规则编号 0x10 作为 value,存储到 proto Map 中
  4. 规则 256 有目的端口、协议两个匹配项,将目的端口 53 作为 key,规则编号 0x100 作为 value,存储到 sport Map 中;将 udp 协议号 17 作为 key,规则编号 0x100 作为 value,存储到 proto Map 中
  5. 依次将规则 116256 的规则编号作为 key,动作作为 value,存储到 action Map 中

此外,还需要补充下特殊规则

  1. 相同 key 合并:规则编号 16256 均有目的端口为 53 的匹配项,应该将 16256 的规则编号进行按位或操作,然后再存储,即 0x10 | 0x100 = 0x110(注意这里是 16 进制)
  2. 通配规则的处理(规则 1):规则 1 的目的端口、协议均为通配项,应该将规则 1 的编号按位或追加到现有的匹配项中(下图中下划线的 value 值:0x1110x11 等)。同理,将规则 16256 的规则编号按位或追加到现有的源地址匹配项中(下划线的 value 值:0x1110x110

按照上面的描述,规则预处理完成,将所有规则的匹配项、动作拆分存储到 6 个 eBPF Map 中,如下图:

bit1

srcMap:

  • 192.168.3.0/24->0x111:CIDR为192.168.3.0/24会命中规则116以及256
  • !192.168.3.0/24->0x110192.168.3.0/24之外的网段会命中规则16256(这里的实现比较灵活)

dport Map:

  • 53->0x111[0b000100010001]:说明目的端口为53会匹配到规则116以及256
  • 80->0x11:说明目的端口为80会匹配到规则116

2、和iptables规则的兼容性?实际上iptables支持的场景更为复杂,比如若干规则的源、目的IP都包含了CIDR,而且这些CIDR之间存在包含或不包含的关系,如何转换为bitmap存储?(iptables是链式匹配不存在类似转换问题)

# 比如这样的iptables规则
iptables -A INPUT -s 192.168.0.0/16 -p tcp --dport 53 -j ACCEPT	#序号1
iptables -A INPUT -s 192.168.00.0/16 -p tcp --dport 80 -j DROP	#序号2
iptables -A INPUT -s 172.16.0.0/16 -p tcp --dport 8080 -j DROP	#序号3
iptables -A INPUT -s 172.16.1.0/24  -j DROP						#序号4

3、链式规则的匹配转换为查表操作,为简化理解,对于一条规则只考虑下面的属性:

  • IP 地址:由多条 CIDR 组成的远端地址
  • 端口(端口范围):分为源端口 OR 目的端口
  • 协议:TCP/UDP/ICMP 等
  • 动作:ACCEPT、DROP
  • 规则的优先级:priority
  • 可能需要一条默认规则(优先级最低)
  • 规则的创建时间

匹配规则

报文匹配时,根据五元组(源、目的地址,源、目的端口、协议)依次作为 key,分别查找对应的 eBPF Map,得到 5 个 value。然后将这 5 个 value 进行按位与操作,得到一个 bitmap。这个 bitmap 的每个 bit,就表示了对应的一条规则;被置位为 1 的 bit,表示对应的规则匹配成功,一般有两种情况

  1. 最终的 bitmap 只有 1 位被置位
  2. 最终的 bitmap 超过 1 位被置位,此时需要获取优先级最高的那条(数字最小,即最右边的 1

获取到优先级最高的bitmap的唯一位,再用此值去查询action对应的eBPF Map,获取最终的ACTION结果,一次查询完成

bit2

根据上图举例说明,同时验证下是否与 iptables 的规则匹配结果一致。假设有报文(192.168.4.1:10000 -> 192.168.4.100:53 udp)的五元组作为 key,查找 eBPF Map 后,得到的 value 分别为:

  • src_value = 0x110
  • dst_value = NULL
  • sport_value = NULL
  • dport_value = 0x111
  • proto_value = 0x101

将非 NULL 的 value 进行按位与操作(0x110 & 0x111 & 0x101),得到 bitmap = 0x100。由于 bitmap 只有一位被置位 1(只有一条规则匹配成功,即规则 256),利用该 bitmap 作为 key,查找 action Map,得到 value 为 ACCEPT;同样,报文(192.168.4.1:1000 -> 192.168.4.100:53 tcp)的五元组作为 key,查找 eBPF Map 后,最终匹配到规则 16

第二种情况,当报文(192.168.3.1:1000 -> 192.168.4.100:53 udp)的五元组作为 key,计算结果为 0x101(多个 bit 被置位),由于 bitmap 有两位被置位(规则 1256),按规则应该取优先级最高的规则编号作为 key,查找 action Map。在原文实现借鉴了内核 O(1) 调度算法的思想,使用指令 bitmap &= -bitmap 即可取到优先级最高(最低有效位)的 bit(如 0x101 &= -(0x101) 最终等于 0x1),最后使用 0x1 作为 key,查找 action Map,得到 value 为 DROP

0x03 代码实现

上面算法的描述过于抽象,实现中还需要考虑如下细节:

  • 对CIDR规则的处理,单条规则的CIDR数组是否存在冲突?整体规则条目中CIDR是否存在冲突?
  • 对端口范围的处理、未设置端口范围按照全端口匹配

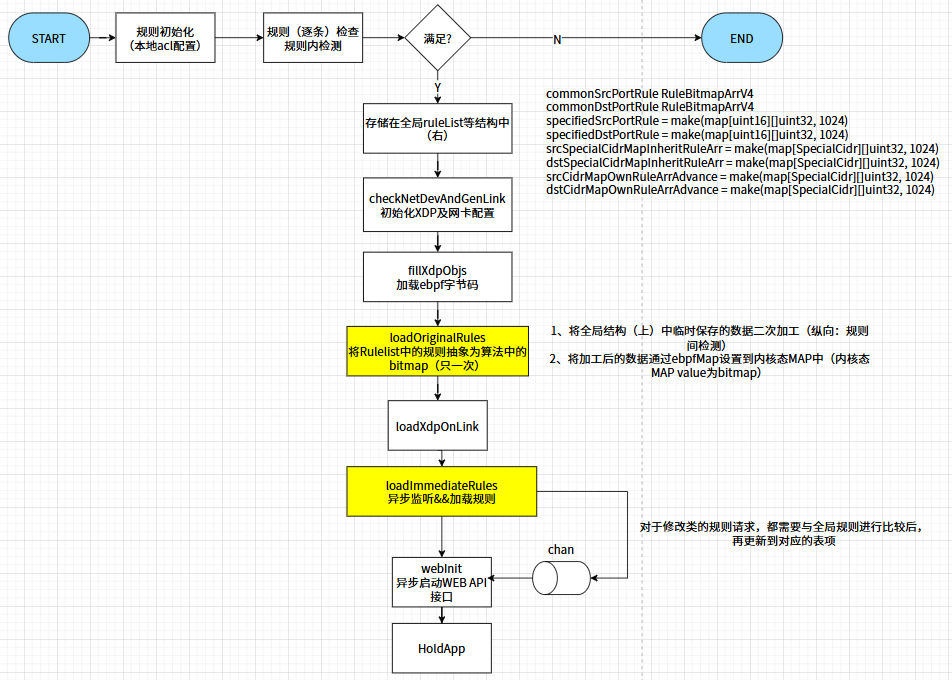

本小节以项目xdp_acl进行简单说明,项目的整体运行流程如下:

xdp_acl

0x04 内核态实现

数据结构

ebpf maps,包含src_v4sport_v4dst_v4dport_v4proto_v4rule_action_v4,特点是内核态只读,用户态读写

src_v4为例,注意其类型为BPF_MAP_TYPE_LPM_TRIE,比较适合CIDR匹配这种场景

#define BITMAP_ARRAY_SIZE 160

__u64 bitmap[BITMAP_ARRAY_SIZE];

struct bpf_map_def SEC("maps") src_v4 = {
	.type = BPF_MAP_TYPE_LPM_TRIE,
	.key_size = sizeof(struct lpm_key_ipv4), // 8 byte: mask len; 8 byte: host byte oreder
	.value_size = sizeof(bitmap),
	.max_entries = IP_MAX_ENTRIES_V4,
	.map_flags = BPF_F_NO_PREALLOC,
};

core-struct

又如sport_v4存储端口匹配规则的内核态map,注意这里需要存储0-65535每个端口对应的bitmap,即key为端口号,value为bitmap结构

// 支持的最多端口个数 1~65535; 65536 == 2^16
#define PORT_MAX_ENTRIES_V4 65536

struct bpf_map_def SEC("maps") sport_v4 = {
	.type = BPF_MAP_TYPE_HASH,
	.key_size = sizeof(__u16), // 2 byte; net byte oreder
	.value_size = sizeof(bitmap),
	.max_entries = PORT_MAX_ENTRIES_V4,
};

匹配规则实现

匹配规则实现get_hit_rules_optimize

match

static __always_inline void get_hit_rules_optimize(__u64 *rule_array[], __u32 *rule_array_len_ptr, __u64 *rule_array_index_ptr, __u64 *hit_rules_ptr)
{
	if (5 == *rule_array_len_ptr)
	{
		// 五个规则的第0号位置进行& 与运算,因为优先级0号位置最高,从左向右依次降低
		//rule_array[0]	规则1
		//rule_array[1]	规则2
		//rule_array[2]	规则3
		//rule_array[3]	规则4
		//rule_array[4]	规则5
		//rule_array_index_ptr 遍历后会加1,这里会重复8次,外层重复20次,那就对上了
		*hit_rules_ptr = (rule_array[0][*rule_array_index_ptr]) & (rule_array[1][*rule_array_index_ptr]) & (rule_array[2][*rule_array_index_ptr]) & (rule_array[3][*rule_array_index_ptr]) & (rule_array[4][*rule_array_index_ptr]);
		if (*hit_rules_ptr > 0)
		{
			return;
		}

		// 省略8次重复的逻辑
	}
	return;
}

0x05 用户态实现

规则==> bpf Map的转换

1、对端口范围规则的处理,需要处理如下case

  • 未设置端口匹配的规则(全端口匹配),需要转换为0-65535,即每个端口key对应的value bitmap中,这条规则(priority)都需要被置位
  • 设置指定端口的规则

genPortConstraintsRuleArrAndLoadIntoMap方法用于在第一次运行时,初始化配置文件中的端口规则,数据源来自全局配置规则列表ruleList,把ruleList中所有规则的端口规则,按规则处理完成之后,通过bpfMapForPort写入到内核态的map中

// specifiedPortRule:key 端口号,value:priority 序号数组

// 参数specifiedPortRule 是全局变量	specifiedDstPortRule = make(map[uint16][]uint32, 1024) 的引用
// 参数 commonPortRulePtr 是全局变量	commonSrcPortRule RuleBitmapArrV4 的 引用
func genPortConstraintsRuleArrAndLoadIntoMap(originalRulesWgPtr *sync.WaitGroup,
						bpfMapForPort *ebpf.Map, 	//映射到内核态map
						commonPortRulePtr *RuleBitmapArrV4,
						specifiedPortRule map[uint16][]uint32,
						name string) {
	b := time.Now()

	var portSli []uint16

	// 读取本地的rules规则
	for ruleInx := 0; ruleInx < len(ruleList); ruleInx++ {
		if onlyContainICMP(ruleList[ruleInx].Protos) {
			//icmp无端口
			continue
		} else {
			if name == MAP_TYPE_PORT_SRC {
				portSli = ruleList[ruleInx].PortSrcArr
			} else {
				portSli = ruleList[ruleInx].PortDstArr
			}
		}

		// 没有设置端口,那就是全端口匹配
		fmt.Println("len(portSli)", len(portSli), portSli)
		if len(portSli) == 0 {
			// 设置bitmap
			//commonPortRulePtr:暂存全端口的bitmap的置位情况
			setBitmapBit(commonPortRulePtr, ruleList[ruleInx].Priority /*priority即iptables的序号*/)
		} else {
			// 设置了端口
			for portInx := 0; portInx < len(portSli); portInx++ {
				// specifiedPortRule是一个map
				// 这里先聚合,然后遍历完所有的端口规则后,再设置bitmap
				specifiedPortRule[portSli[portInx] /*端口的值*/] = append(specifiedPortRule[portSli[portInx]], ruleList[ruleInx].Priority)
			}
		}

		// portArr = nil
		//GC
		portSli = portSli[:0]
	}

	/*
		经过初始化后,两类规则:
		-	全端口(未设置端口的)规则:保存在commonPortRulePtr bitmap中
		-	端口规则:specifiedPortRule 保存指定所有端口的规则,value为 序号的数组
	*/

	// 下发配置
	var portMapKey uint16
	var portMapValue RuleBitmapArrV4

	// 遍历1-65535
	for port := PORT_MIN; port <= PORT_MAX; port++ {
		portMapKey = htons(uint16(port))

		if specifiedPortRuleArr, ok := specifiedPortRule[uint16(port)]; !ok {
			// 未设置基于端口的规则(那就是全端口命中了)
			if err := bpfMapForPort.Put(portMapKey, commonPortRulePtr /*注意,这个数据结构只有一份*/); err != nil {
				zlog.Error(err.Error(), "; bpfMapForPort Put error")
			}
		} else {
			// 设置了指定端口的规则
			// commonPortRulePtr是端口的bitmap
			// 注意:这里是深拷贝,portMapValue获取的是commonPortRulePtr的独立副本
			portMapValue = *commonPortRulePtr
			// specifiedPortRuleArr[ruleInx] 就是 .Priority的数组
			for ruleInx := 0; ruleInx < len(specifiedPortRuleArr); ruleInx++ {
				// 在原有的全端口bitmap规则基础上,加入指定端口的priority到bitmap中,这样完成之后再整体放入内核的map
				setBitmapBit(&portMapValue, specifiedPortRuleArr[ruleInx])
			}
			//写入到内核的map中去
			if err := bpfMapForPort.Put(portMapKey, &portMapValue); err != nil {
				zlog.Error(err.Error(), "; bpfMapForPort Put error")
			}
		}
	}

	//...
}

2、对源/目的IP(CIDR规则)规则的处理,同端口处理一样,把ruleList中所有规则的CIDR规则,按规则处理完成之后,通过bpfMapForIP写入到内核态的map中。不过这里需要注意的是,由于CIDR之间可能会存在子集包含与包含关系,所以要边处理边检查CIDR集合关系。比如192.168.1.0/24对应规则priority为100,而192.168.1.0/25(子集)对应priority为100,那么最终specialCidrMapRuleArr192.168.1.0/25对应的priority数组至少应该是[100,200]

// specialCidr: key 为cidr结构体,value为priority 数组
func genIpConstraintsRuleArrAndLoadIntoMap(originalRulesWgPtr *sync.WaitGroup, bpfMapForIP *ebpf.Map, specialCidrMapRuleArr map[SpecialCidr][]uint32, name string) {
	/*
		{
			"specialCidr struct": [4, 5, 6],
			"specialCidr struct": [4, 5, 6, 7, 8]
		}
	*/
	b := time.Now()

	var addrArr []Addr
	var addr Addr
	var aSpecialCidr, bSpecialCidr SpecialCidr
	var ruleArr, newCidrRuleNoArr []uint32

	var compareRet CIDR_COMPARE_RET

	for ruleInx := 0; ruleInx < len(ruleList); ruleInx++ {

		if MAP_TYPE_IP_SRC == name {
			addrArr = ruleList[ruleInx].AddrSrcArr
		} else {
			addrArr = ruleList[ruleInx].AddrDstArr
		}

		for _, addr = range addrArr {
			aSpecialCidr = addr.CidrSpecial
			newCidrRuleNoArr = []uint32{ruleList[ruleInx].Priority}
			for bSpecialCidr, ruleArr = range specialCidrMapRuleArr {
				compareRet = compareCIDR(&aSpecialCidr, &bSpecialCidr)
				if CIDR_EQUAL == compareRet || CIDR_CONTAIN == compareRet {
					// 新项 cidr 与 遍历项 cidr 相同 || 新项 cidr 比 遍历项 cidr 大
					specialCidrMapRuleArr[bSpecialCidr] = append(ruleArr, ruleList[ruleInx].Priority)
				} else if CIDR_INCLUDED == compareRet {
					// 新项 cidr 比 遍历项 cidr 小
					newCidrRuleNoArr = append(newCidrRuleNoArr, ruleArr...)
					removeDupRuleNo(&newCidrRuleNoArr)
				}
				// CIDR_NO_CROSS: 新项 cidr 与 遍历项 cidr 无交叉; 啥也不做
			}

			if _, ok := specialCidrMapRuleArr[aSpecialCidr]; !ok {
				specialCidrMapRuleArr[aSpecialCidr] = newCidrRuleNoArr
			}

			ruleArr = ruleArr[:0]
			newCidrRuleNoArr = newCidrRuleNoArr[:0]
		}

		addrArr = addrArr[:0]
	}


	for specialCidr, rulesNoArr := range specialCidrMapRuleArr {
		keyNew := getLpmKey(&specialCidr)
		var value RuleBitmapArrV4
		for i := 0; i < len(rulesNoArr); i++ {
			setBitmapBit(&value, rulesNoArr[i])
		}
		if err := bpfMapForIP.Put(keyNew, &value); err != nil {
			zlog.Error(err.Error(), "; bpfMapForIP Put error")
		}
	}

	//...
}

热更新(CRUD)实现

xdp_acl支持异步方式修改规则,以新增规则为例:
