Linux 内核之旅（五）：内核的可观测技术

0x00 前言

本文 ftrace/perf 内核实现部分的代码引用基于 v4.11.6；bpftrace 依赖 eBPF 子系统，完整功能需要 kernel 4.15+（BTF 支持需要 5.2+），因此 bpftrace 部分以较新内核为参考

追踪类调试工具鸟瞰图

性能追踪

• 宏观：通过全链路监控找出整个分布式系统中的瓶颈组件
• 微观：快速地找出进程内的瓶颈函数，从（内核）代码层面直接寻找调用次数最频繁、耗时最长的函数，通常它就是性能瓶颈

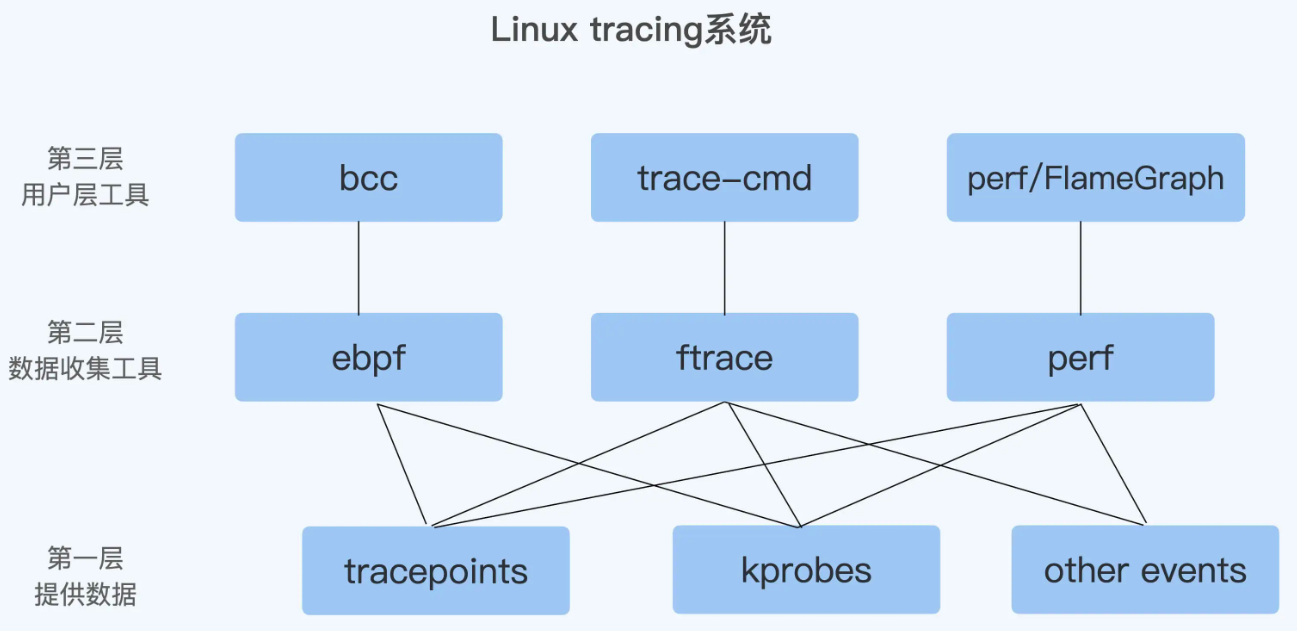

linux tracing技术

Linux追踪技术的总体架构可以分为三层：用户态工具层、内核追踪框架层、数据源层。用户态工具（如 perf/trace-cmd/bpftrace）通过系统调用或文件系统接口与内核追踪框架交互，内核追踪框架（ftrace/perf_events/eBPF）负责管理探针注册、数据采集和缓冲区，底层数据源包括静态 tracepoint、动态 kprobe/uprobe 以及硬件 PMU 计数器等

flowchart TD
    subgraph userTools ["用户态工具层"]
        perf_tool["perf"]
        trace_cmd["trace-cmd"]
        bpftrace_tool["bpftrace"]
        bcc_tool["BCC"]
        perf_tool_custom["自定义perf_event_open程序"]
    end

    subgraph kernelFramework ["内核追踪框架层"]
        ftrace_fw["ftrace framework"]
        perf_events["perf_events subsystem"]
        ebpf_fw["eBPF subsystem"]
        ring_buf["Ring Buffer / perf mmap buffer"]
    end

    subgraph dataSources ["数据源层"]
        tracepoint["Tracepoint: 静态探针"]
        kprobe["Kprobe/Kretprobe: 动态内核探针"]
        uprobe["Uprobe/Uretprobe: 用户态探针"]
        pmu["PMU: 硬件性能计数器"]
        sw_events["Software Events: 内核软件计数器"]
    end

    perf_tool -->|"perf_event_open syscall"| perf_events
    trace_cmd -->|"tracefs 文件接口"| ftrace_fw
    bpftrace_tool -->|"BPF syscall"| ebpf_fw
    bcc_tool -->|"BPF syscall"| ebpf_fw
    perf_tool_custom -->|"perf_event_open syscall"| perf_events

    ftrace_fw --> tracepoint
    ftrace_fw --> kprobe
    ftrace_fw --> ring_buf
    perf_events --> tracepoint
    perf_events --> kprobe
    perf_events --> pmu
    perf_events --> sw_events
    perf_events --> ring_buf
    ebpf_fw --> tracepoint
    ebpf_fw --> kprobe
    ebpf_fw --> uprobe
    ebpf_fw --> pmu
    ebpf_fw --> ring_buf

1、观测数据源，分为指标&事件两类

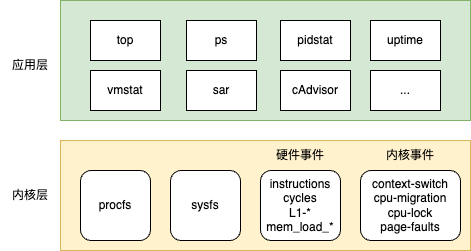

指标观测

事件观测

0x01 ftrace

工作原理

Ftrace的框架图如下，ftrace包括多种类型的tracers，每个tracer完成不同的功能，将这些不同类型的tracers注册进入ftrace framework，各类tracers收集不同的信息，并放入到Ring buffer缓冲区以供调用

从上图可知，Ftrace是基于debugfs调试文件系统的，需要先挂载debugfs： mount -t debugfs none /sys/kernel/debug

[root@VM-163-30-centos ]# ls /sys/kernel/debug/
acpi  boot_params  dynamic_debug  fnic  kprobes  rssd            suspend_stats  usb             x86
bdi   dma_buf      extfrag        hid   mce      sched_features  tracing        wakeup_sources

tracefs文件接口

ftrace通过tracefs（挂载于/sys/kernel/tracing或/sys/kernel/debug/tracing）暴露控制接口，以下是核心文件：

trace vs trace_pipe的区别：trace是快照读取，多次读取得到相同内容（直到buffer被清空或覆盖）；trace_pipe是消费式读取，读后数据从buffer中移除，适合用 cat trace_pipe 实时观察事件流

#查看内核支持的tracer
[root@VM-X-X-centos tracing]# cat available_tracers
hwlat blk function_graph wakeup_dl wakeup_rt wakeup function nop

#查看可追踪函数数量
[root@VM-X-X-centos tracing]# wc -l available_filter_functions
36547 available_filter_functions

ftrace的hook机制

1、静态插桩方式

在Kernel中打开了CONFIG_FUNCTION_TRACER功能后，会增加-pg编译选项，编译器会在每个内核函数的入口处调用一个特殊的汇编函数mcount 或 __fentry__，如果跟踪功能被打开，mcount/fentry 会调用当前设置的 tracer，tracer将不同的数据写入ring buffer

-pg与-mfentry的区别：

• -pg：GCC传统选项，在函数 prologue（栈帧建立）之后插入对 mcount 的调用。此时 %rbp 已经被压栈，可以通过 frame pointer 回溯调用链
• -mfentry：GCC 4.6+ 支持（x86_64），在函数的第一条指令之前插入对 __fentry__ 的调用。此时栈帧尚未建立，%rsp 直接指向返回地址，性能更好且对函数参数无干扰。现代内核（3.x+）优先使用 -mfentry

2、动态插桩方式

启用了CONFIG_DYNAMIC_FTRACE选项，编译内核时所有的mcount/fentry调用点都会被收集记录。编译时记录所有被添加跳转指令的函数，这里表示所有支持追踪的函数。在内核的初始化启动过程中，会根据编译期记录的列表，将mcount/fentry调用点替换为NOP指令（ no-operation）并直接转到下一条指令。因此在没有开启跟踪功能的情况下，Ftrace不会对内核性能产生任何影响。在开启追踪功能时，Ftrace才会将NOP指令动态替换为mcount/fentry（这里的动态是指的动态修改函数指令），以实现追踪功能

动态 ftrace 的 NOP patching 流程如下：

flowchart TD
    A["内核编译: gcc -pg/-mfentry"] -->|"每个函数入口插入 call mcount/__fentry__"| B["编译产物: vmlinux"]
    B -->|"scripts/recordmcount 记录所有 call site 到 __mcount_loc section"| C["__mcount_loc: 所有插桩点地址表"]
    C -->|"内核启动: ftrace_init"| D["遍历 __mcount_loc 表"]
    D -->|"ftrace_modify_code"| E["将所有 call mcount 替换为 NOP 指令"]
    E --> F{"用户启用追踪?"}
    F -->|"echo function > current_tracer"| G["ftrace_modify_code: 将目标函数的 NOP 替换回 call ftrace_caller"]
    F -->|"未启用"| H["NOP 指令, 近零开销"]
    G --> I["ftrace_caller 跳板调用注册的 tracer 回调"]
    I --> J["tracer 回调将数据写入 per-CPU ring buffer"]

ftrace_modify_code 的关键之处在于它需要在运行时修改内核代码段的指令。在 x86 上通过 text_poke 系列函数实现，该函数使用临时映射绕过代码段的只读保护，并通过 IPI（处理器间中断）确保所有 CPU 看到一致的指令视图

Ring Buffer实现

ftrace 使用 per-CPU 的 ring buffer 存储追踪数据，每个 CPU 有独立的 buffer，避免跨 CPU 锁竞争。内核实现位于 kernel/trace/ring_buffer.c

• per-CPU 设计：每个 CPU 维护独立的 ring_buffer_per_cpu 结构，写入时无需锁（因为只有当前 CPU 写自己的 buffer），读取时才需要同步
• 页面链表：buffer 由多个页面（buffer_page）组成环形链表，每个页面包含一个 buffer_data_page 用于存储实际数据
• 无锁写入：写入端通过 local_t（per-CPU 原子变量）实现无锁并发写入，利用 cmpxchg 原子操作管理 commit pointer
• Overwrite vs Discard：当 buffer 满时，可以选择覆盖最旧数据（overwrite mode）或丢弃新数据（discard mode），通过 trace_options 中的 overwrite 选项控制

Tracer类型详解

[root@VM-X-X-centos tracing]# cat available_tracers
hwlat blk function_graph wakeup_dl wakeup_rt wakeup function nop

ftrace实战

比如，使用ftrace追踪X86系统下，open/openat内核函数调用链：

# 挂载 tracefs（若未自动挂载）
sudo mount -t tracefs nodev /sys/kernel/tracing
# 进入跟踪目录
cd /sys/kernel/tracing

#启用函数调用图跟踪器
echo function_graph > current_tracer

#设置目标追踪函数
echo __x64_sys_openat > set_graph_function

#注意：若追踪函数不存在会设置报错
#echo do_sys_openat > set_graph_function
#-bash: echo: write error: Invalid argument

cat set_graph_function
__x64_sys_openat

# 过滤特定进程，只获取目标进程 PID（例如跟踪 PID 为 311588 的进程）
echo 311588 > set_ftrace_pid

cat set_ftrace_pid
311588

#设置跟踪缓冲区大小（避免溢出），调整缓冲区为 16MB
echo 16384 > buffer_size_kb

# 启动跟踪，清空旧数据
echo > trace

# 开启跟踪
echo 1 > tracing_on

# 关闭跟踪
echo 0 > tracing_on

# 输出最终结果，调用路径
cat trace

最终得到openat系统调用链如下所示：

[root@VM-X-X-tencentos tracing]# cat trace|grep open
 7)  write-311588  |               |  __x64_sys_openat() {
 7)  write-311588  |               |    do_sys_openat2() {
 7)  write-311588  |               |      do_filp_open() {
 7)  write-311588  |               |        path_openat() {
 7)  write-311588  |               |          open_last_lookups() {
 7)  write-311588  |               |            lookup_open.isra.0() {
 7)  write-311588  |               |          do_open() {
 7)  write-311588  |               |            may_open() {
 7)  write-311588  |               |            vfs_open() {
 7)  write-311588  |               |              do_dentry_open() {
 7)  write-311588  |               |                security_file_open() {
 7)  write-311588  |               |                  selinux_file_open() {
 7)  write-311588  |               |                  bpf_lsm_file_open() {
 7)  write-311588  |               |                ext4_file_open() {
 7)  write-311588  |               |                  dquot_file_open() {
 7)  write-311588  |   0.254 us    |                    generic_file_open();

ftrace经典用例

1、function tracer：追踪指定函数调用

cd /sys/kernel/tracing
echo function > current_tracer

#只追踪 do_sys_open 和 vfs_read 函数
echo 'do_sys_open vfs_read' > set_ftrace_filter

#使用通配符：追踪所有 tcp_ 开头的函数
echo 'tcp_*' > set_ftrace_filter

#追加过滤（不清空已有规则）
echo 'udp_*' >> set_ftrace_filter

echo 1 > tracing_on
#执行目标操作...
echo 0 > tracing_on

#输出格式：时间戳 | CPU | 进程名-PID | 延迟标记 | 调用者 -> 被调用者
cat trace
# tracer: function
#
# entries-in-buffer/entries-written: 12/12   #P:4
#
#                              _-----=> irqs-off
#                             / _----=> need-resched
#                            | / _---=> hardirq/softirq
#                            || / _--=> preempt-depth
#                            ||| /     delay
#           TASK-PID   CPU#  ||||    TIMESTAMP  FUNCTION
#              | |       |   ||||       |         |
         cat-312456  [002] ....  3456.789012: vfs_read <-ksys_read
         cat-312456  [002] ....  3456.789045: vfs_read <-ksys_read

2、irqsoff tracer：追踪中断关闭的最长延迟

在实时系统或延迟敏感的场景中，中断关闭时间过长会导致响应延迟。irqsoff tracer 可以自动记录系统运行过程中中断被关闭的最长时间段

cd /sys/kernel/tracing
echo irqsoff > current_tracer
echo 1 > tracing_on

#运行一段时间后
echo 0 > tracing_on

#查看最大中断关闭延迟
cat trace
# tracer: irqsoff
#
# irqsoff latency trace v1.1.5 on 4.11.6
# --------------------------------------------------------------------
# latency: 42 us, #4/4, CPU#1 | (M:preempt VP:0, KP:0, SP:0 HP:0)
#    -----------------
#    | task: swapper/1-0 (uid:0 nice:0 policy:0 rt_prio:0)
#    -----------------
#  => started at: _raw_spin_lock_irqsave
#  => ended at:   _raw_spin_unlock_irqrestore

输出显示了最大中断关闭延迟（这里是42us）、发生在哪个函数中、以及完整的调用栈

3、事件追踪（Tracepoint Events）

内核预定义了大量静态 tracepoint，按子系统组织在 events/ 目录下：

#查看所有可用事件子系统
ls /sys/kernel/tracing/events/
block  ext4  irq  kmem  mmc  net  power  random  raw_syscalls  sched  signal  skb  sock  syscalls  task  timer  workqueue ...

#查看某个子系统下的事件
ls /sys/kernel/tracing/events/sched/
sched_kthread_stop  sched_migrate_task  sched_process_exec  sched_process_exit  sched_process_fork  sched_process_free  sched_process_wait  sched_switch  sched_wakeup ...

#启用特定事件
echo 1 > /sys/kernel/tracing/events/sched/sched_switch/enable
echo 1 > tracing_on

cat trace_pipe
#  <idle>-0  [000] d... 1234.567890: sched_switch: prev_comm=swapper/0 prev_pid=0 prev_prio=120 prev_state=R ==> next_comm=kworker/0:1 next_pid=123 next_prio=120

#关闭事件
echo 0 > /sys/kernel/tracing/events/sched/sched_switch/enable

4、trace-cmd工具封装

trace-cmd 是对ftrace的用户态命令行封装，使用更方便：

#记录function_graph
trace-cmd record -p function_graph -g __x64_sys_openat -P $(pidof target_process)

#查看记录
trace-cmd report | head -50

#记录特定事件
trace-cmd record -e sched:sched_switch -e sched:sched_wakeup sleep 5
trace-cmd report

#实时监控
trace-cmd stream -p function -l 'tcp_*'

5、使用 ftrace 追踪内核函数耗时分布

结合 function_graph 和 tracing_thresh 选项，可以只显示耗时超过阈值的函数调用：

cd /sys/kernel/tracing
echo function_graph > current_tracer

#只显示耗时超过 100 微秒的函数
echo 100 > tracing_thresh

echo 1 > tracing_on
#运行目标负载...
echo 0 > tracing_on
cat trace

0x02 bpftrace

bpftrace 是基于 eBPF 的高级追踪语言和工具，语法类似 awk，支持一行式命令和脚本文件两种使用方式。它将用户编写的追踪脚本编译为 eBPF 字节码并加载到内核执行，适合快速编写内核/用户态追踪程序。更多 bpftrace 用例参考 bpftrace 常用 code 收集

bpftrace架构与编译流水线

bpftrace 的核心工作流程：用户编写的脚本经过词法/语法分析生成 AST，再经过语义分析后通过 LLVM 后端编译为 eBPF 字节码，最后通过 bpf() 系统调用加载到内核。内核验证器（verifier）对字节码进行安全检查，通过后由 JIT 编译器将其编译为本地机器码执行

flowchart LR
    A["bpftrace 脚本"] -->|"Flex/Bison 词法语法分析"| B["AST"]
    B -->|"语义分析: 类型推导/probe解析"| C["IR Builder"]
    C -->|"LLVM CodeGen"| D["LLVM IR"]
    D -->|"LLVM BPF Backend"| E["eBPF 字节码"]
    E -->|"bpf() syscall"| F["内核 Verifier"]
    F -->|"安全检查通过"| G["JIT 编译"]
    G --> H["本地机器码执行"]
    F -->|"检查失败"| I["拒绝加载, 返回错误"]

各阶段说明：

• 词法/语法分析：bpftrace 使用 Flex 做词法分析、Bison 做语法分析，将脚本文本解析为 AST（抽象语法树）。Probe 定义（如 kprobe:vfs_read）、过滤条件（/pid == 123/）、Action 块（{ @[comm] = count(); }）分别映射为 AST 的不同节点
• 语义分析：遍历 AST 进行类型推导（如 args.filename 需要根据 tracepoint format 推断类型）、内置变量解析（pid/comm/kstack 等）、Map 类型确定等
• LLVM IR 生成：将 AST 转换为 LLVM 中间表示。bpftrace 为每个 probe 生成独立的 LLVM IR 函数，map 操作转换为 BPF helper 调用（如 bpf_map_lookup_elem/bpf_map_update_elem）
• eBPF 字节码：LLVM 的 BPF backend 将 IR 编译为 eBPF 字节码（64位 RISC 指令集，11个寄存器）
• 内核 Verifier：检查字节码的安全性——无界循环检测、内存边界检查、指针类型安全、栈深度限制（512字节）等。Verifier 通过模拟执行所有可能路径来保证程序不会导致内核崩溃
• JIT 编译：x86_64 架构上，eBPF 字节码被 JIT 编译为本地机器码，性能接近原生 C 代码

Probe类型与内核挂载机制

bpftrace 支持多种 probe 类型，每种类型对应不同的内核挂载机制：

kprobe 的内核实现原理（x86_64）：register_kprobe 将目标函数地址处的指令保存，并替换为 int3（0xCC）断点指令。当 CPU 执行到此处时触发 #BP 异常，进入内核的 do_int3 处理函数，经过 kprobe_handler 调用用户注册的 pre_handler（即 eBPF 程序），然后通过单步执行（设置 EFLAGS.TF）执行被保存的原始指令，最后在 #DB 异常中恢复正常执行流。整个过程对被追踪函数是透明的

Map与输出机制

bpftrace 中的全局变量 @name 底层都是 BPF map，常用的 map 类型映射：

• @name = value（简单变量）-> BPF_MAP_TYPE_ARRAY（单元素数组）
• @name[key] = value（关联数组）-> BPF_MAP_TYPE_HASH
• @name = count()（计数聚合）-> BPF_MAP_TYPE_HASH + bpf_map_update_elem 原子更新
• @name = hist(value)（直方图）-> BPF_MAP_TYPE_HASH（key为log2 bucket index）
• per-CPU 变量 -> BPF_MAP_TYPE_PERCPU_HASH（避免跨CPU锁竞争）

输出机制：bpftrace 使用 BPF_MAP_TYPE_PERF_EVENT_ARRAY 或 BPF_MAP_TYPE_RINGBUF（kernel 5.8+）将实时事件数据从内核态传递到用户态。printf() 等输出函数在内核态只是将格式化参数写入 perf event buffer，实际的字符串格式化由用户态的 bpftrace 进程完成

bpftrace经典用例

1、系统调用追踪：统计进程级系统调用分布

#统计每个进程执行的系统调用次数
bpftrace -e 'tracepoint:raw_syscalls:sys_enter { @[comm] = count(); }'

#追踪文件打开操作
bpftrace -e 'tracepoint:syscalls:sys_enter_openat { printf("%s %s\n", comm, str(args.filename)); }'

#捕获进程执行命令及参数
bpftrace -e 'tracepoint:syscalls:sys_enter_execve { printf("%s ", comm); join(args->argv); }'

2、VFS函数延迟统计：以直方图形式统计read()调用耗时

#按进程名统计 vfs_read 耗时分布（单位ns）
bpftrace -e '
kprobe:vfs_read { @start[tid] = nsecs; }
kretprobe:vfs_read /@start[tid]/ {
    @ns[comm] = hist(nsecs - @start[tid]);
    delete(@start[tid]);
}'

利用 tid 作为 key 关联入口和返回：因为内核线程一次只执行一个系统调用，线程ID可以唯一标识一次调用。/@start[tid]/ 过滤条件确保只统计完整的调用对（避免 bpftrace 在调用中途启动导致的不完整数据）

3、调度器分析：上下文切换统计与调用栈

#统计各内核调用栈导致上下文切换的次数
bpftrace -e 'tracepoint:sched:sched_switch { @[kstack] = count(); }'

#统计5秒内各类调度事件的触发次数
bpftrace -e 'tracepoint:sched:sched* { @[probe] = count(); } interval:s:5 { exit(); }'

#统计进程被唤醒后到实际运行的调度延迟
bpftrace -e '
tracepoint:sched:sched_wakeup { @wakeup[args.pid] = nsecs; }
tracepoint:sched:sched_switch /args.next_pid/ {
    $lat = nsecs - @wakeup[args.next_pid];
    if ($lat > 0) { @usecs = hist($lat / 1000); }
    delete(@wakeup[args.next_pid]);
}'

4、CPU Profiling：profile:hz:99 采样热点分析

#以99Hz采样内核调用栈（避免与系统定时器100Hz同步导致采样偏差）
bpftrace -e 'profile:hz:99 { @[kstack] = count(); }'

#采样用户态调用栈
bpftrace -e 'profile:hz:99 { @[ustack] = count(); }'

#按进程名采样内核+用户态混合栈
bpftrace -e 'profile:hz:99 { @[comm, kstack, ustack] = count(); }'

关于为何使用 99Hz 而非 100Hz：使用非整数频率可避免采样点与系统定时器或其他周期性事件（如 100Hz 的 timer tick）同步对齐，从而消除观测偏差（Lock-step Sampling Bias），获得更均匀的统计分布

5、网络追踪

#追踪TCP发送，统计各进程发送字节数
bpftrace -e 'kprobe:tcp_sendmsg { @bytes[comm] = sum(arg2); }'

#追踪TCP重传事件
bpftrace -e 'tracepoint:tcp:tcp_retransmit_skb {
    printf("retransmit: pid=%d comm=%s sport=%d dport=%d\n",
        pid, comm, args.sport, args.dport);
}'

#追踪新建TCP连接（connect）
bpftrace -e 'kprobe:tcp_v4_connect { printf("connect: pid=%d comm=%s\n", pid, comm); }'

6、块I/O延迟分析

#统计块I/O请求大小分布
bpftrace -e 'tracepoint:block:block_rq_issue { @bytes = hist(args.bytes); }'

#统计块I/O延迟（从发起到完成的耗时）
bpftrace -e '
tracepoint:block:block_rq_issue { @start[args.dev, args.sector] = nsecs; }
tracepoint:block:block_rq_complete /@start[args.dev, args.sector]/ {
    @usecs = hist((nsecs - @start[args.dev, args.sector]) / 1000);
    delete(@start[args.dev, args.sector]);
}'

0x03 perf

perf 是 Linux 内核自带的性能分析工具，由内核源码树 tools/perf/ 目录维护。它同时包含用户态工具和内核子系统两部分，用户态 perf 命令通过 perf_event_open 系统调用与内核 perf_events 子系统（kernel/events/）交互

perf架构

perf 的整体架构分为用户态和内核态两部分：

flowchart TD
    subgraph userSpace ["用户态: tools/perf/"]
        perf_cmd["perf 命令行工具"]
        perf_stat["perf stat: 计数模式"]
        perf_record["perf record: 采样记录"]
        perf_report["perf report: 分析报告"]
        perf_top["perf top: 实时监控"]
        perf_probe["perf probe: 动态探针"]
        perf_trace["perf trace: 系统调用追踪"]
        perf_sched["perf sched: 调度分析"]
    end

    subgraph kernelSpace ["内核态: kernel/events/"]
        perf_event_open_sys["perf_event_open syscall"]
        perf_event_obj["struct perf_event"]
        pmu_layer["PMU 抽象层: struct pmu"]
        ring_buffer_perf["Ring Buffer: mmap 共享区"]
    end

    subgraph hwLayer ["硬件/数据源"]
        hw_pmu["Hardware PMU: cycles/instructions/cache-misses"]
        sw_events_perf["Software Events: page-faults/context-switches"]
        tp_events["Tracepoint Events: sched/syscalls/net/block"]
    end

    perf_cmd --> perf_stat
    perf_cmd --> perf_record
    perf_cmd --> perf_report
    perf_cmd --> perf_top
    perf_cmd --> perf_probe
    perf_cmd --> perf_trace
    perf_cmd --> perf_sched
    perf_stat -->|"perf_event_open"| perf_event_open_sys
    perf_record -->|"perf_event_open + mmap"| perf_event_open_sys
    perf_top -->|"perf_event_open + mmap"| perf_event_open_sys
    perf_event_open_sys --> perf_event_obj
    perf_event_obj --> pmu_layer
    pmu_layer --> hw_pmu
    pmu_layer --> sw_events_perf
    pmu_layer --> tp_events
    perf_event_obj --> ring_buffer_perf

三大事件类型

此外还有：

• Hardware Cache Events：CPU 缓存相关事件（如 L1-dcache-load-misses）
• Dynamic Tracepoint（kprobe/uprobe）：通过 perf probe 动态添加

#查看当前系统支持的所有事件
perf list

#查看硬件事件
perf list hw

#查看 tracepoint 事件
perf list tracepoint

采样模式 vs 计数模式

perf 支持两种工作模式：

• 计数模式（Counting）：perf stat 使用此模式。内核在事件发生时递增计数器，用户态定期通过 read() 读取计数值。开销极低，适合统计全局指标
• 采样模式（Sampling）：perf record / perf top 使用此模式。设置一个采样周期（如每 N 个 cycles），当计数器溢出时触发中断（硬件事件触发 NMI，软件事件触发软中断），中断处理函数记录当前 IP、调用栈等信息到 ring buffer，用户态通过 mmap 映射读取

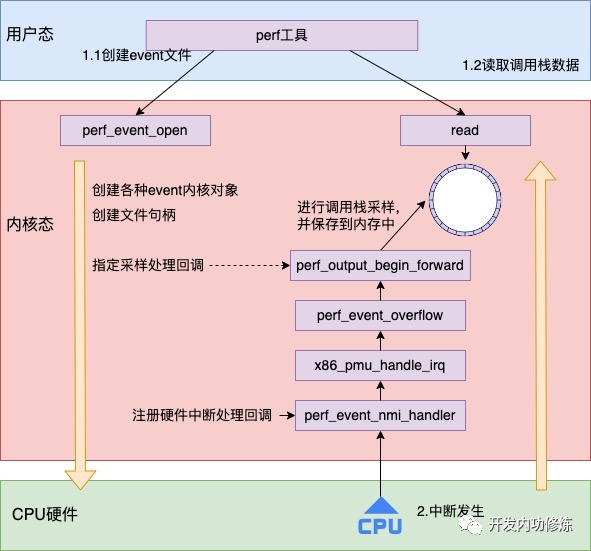

perf工作过程与内核实现

perf采样过程大概分为两步：

1. 调用 perf_event_open 来打开一个 event 文件，主要工作由SYSCALL_DEFINE5(perf_event_open, ...)完成，包括创建各种event内核对象、创建各种event文件句柄以及指定采样处理回调
2. 调用 read、mmap等系统调用读取内核采样回来的数据

当 perf_event_open 创建事件对象并打开后，硬件上发生的事件就可以触发执行了。需要注意的是，NMI 中断处理函数 perf_event_nmi_handler 是在 perf 子系统初始化阶段（init_hw_perf_events）通过 register_nmi_handler 预先注册到内核的，而非由 perf_event_open 注册。perf_event_open 的实际作用是创建 perf_event 内核对象，并编程 PMU 硬件计数器设置溢出周期。当 PMU 计数器溢出时触发 NMI 中断，已预注册的 perf_event_nmi_handler 被调用，它会遍历当前 CPU 上的活跃事件进行采样处理。具体过程是访问该进程的IP寄存器的值（也就是下一条指令的地址），通过分析该进程的可执行文件，可以得知每次采样的IP值处于哪个函数的内部，最后内核和硬件一起协同合作，定时将当前正在执行的函数，以及函数完整的调用链路都给记录下来

perf_event_open系统调用流程

perf_event_open 是 perf 的核心系统调用，其内核实现流程如下：

flowchart TD
    A["用户态: perf_event_open()"] --> B["内核: SYSCALL_DEFINE5"]
    B --> C["perf_event_alloc: 分配 struct perf_event"]
    C --> D["根据 attr.type 查找对应 PMU"]
    D --> E{"PMU 类型?"}
    E -->|"PERF_TYPE_HARDWARE"| F["hw_perf_event_init: 配置硬件计数器"]
    E -->|"PERF_TYPE_SOFTWARE"| G["sw_perf_event_init: 配置软件事件"]
    E -->|"PERF_TYPE_TRACEPOINT"| H["tp_perf_event_init: 绑定 tracepoint"]
    F --> I["perf_install_in_context: 将 event 安装到目标 CPU/task"]
    G --> I
    H --> I
    I --> J["anon_inode_getfd: 创建匿名文件描述符返回给用户态"]
    J --> K["用户态: mmap fd 获取 ring buffer"]
    K --> L["用户态: read/poll 读取采样数据"]

关键数据结构 struct perf_event 是 perf 子系统的核心，每个打开的事件对应一个实例，包含：

• attr：用户传入的事件属性（类型、采样周期、标志位等）
• pmu：指向该事件所属的 PMU 抽象层
• rb：指向 ring buffer（用于存储采样数据）
• overflow_handler：计数器溢出时的回调函数

PMU抽象层

内核通过 struct pmu 抽象不同的性能计数器来源：

• pmu_enable/pmu_disable：启用/禁用 PMU
• event_init：初始化事件
• add/del：将事件添加到/从 PMU 移除
• start/stop：启动/停止计数
• read：读取当前计数值

x86 架构上，Intel 和 AMD 分别实现各自的 PMU 驱动（intel_pmu_init / amd_pmu_init），注册到 x86_pmu 全局结构中

采样中断路径（x86 Hardware Events）

flowchart TD
    A["PMU 硬件计数器溢出"] -->|"触发 NMI"| B["CPU NMI 入口"]
    B --> C["do_nmi"]
    C --> D["default_do_nmi"]
    D --> E["perf_event_nmi_handler"]
    E --> F["x86_pmu_handle_irq"]
    F --> G["遍历当前 CPU 的 active events"]
    G --> H{"计数器溢出?"}
    H -->|"是"| I["perf_event_overflow"]
    H -->|"否"| G
    I --> J["__perf_event_overflow: 采样处理"]
    J --> K["perf_prepare_sample: 采集 IP/callchain/regs"]
    K --> L["perf_output_sample: 写入 ring buffer"]
    L --> M["用户态通过 mmap 读取 ring buffer"]

Ring Buffer与mmap机制

perf 的 ring buffer 通过 mmap 系统调用映射到用户态地址空间，实现零拷贝数据传输：

• 内核态写入：采样中断处理函数将采样记录（perf_event_header + payload）写入 ring buffer
• 用户态读取：perf record 通过 mmap 映射同一块内存，直接读取数据，无需内核/用户态拷贝
• Buffer 头部（struct perf_event_mmap_page）包含 data_head（写指针）和 data_tail（读指针），通过内存屏障保证一致性

perf实战

1、perf stat（计数模式）

#通过 -e 指定 Kernel Tracepoint Events，perf stat 可以统计程序执行的系统调用
[root@VM-X-X-centos ~]# perf stat -e 'sched:sched_process_*' -a sleep 5

 Performance counter stats for 'system wide':

                22      sched:sched_process_free
                28      sched:sched_process_exit
                72      sched:sched_process_wait
                90      sched:sched_process_fork
                56      sched:sched_process_exec
                 0      sched:sched_process_hang

       5.003716058 seconds time elapsed

#统计程序的CPU周期、指令数、IPC、缓存命中率等
perf stat ./my_program

# Performance counter stats for './my_program':
#         3,456,789      cycles
#         2,345,678      instructions              #    0.68  insn per cycle
#            12,345      cache-references
#             1,234      cache-misses              #   10.00% of all cache refs
#               567      branch-misses
#       0.001234567 seconds time elapsed

2、perf top（实时热点监控）

perf top 类似 top 命令，实时显示CPU时间消耗最多的函数：

#实时监控系统级热点函数
perf top

#只监控内核态函数
perf top -K

#监控指定进程
perf top -p $(pidof target_process)

#指定事件和采样频率
perf top -e cache-misses -c 10000

3、perf record + perf report（离线采样分析）

#记录CPU cycles采样，-g 启用调用栈采集
perf record -g -p $(pidof target_process) -- sleep 30

#记录所有CPU的采样
perf record -a -g -- sleep 10

#指定采样频率（每秒99次）
perf record -F 99 -a -g -- sleep 10

#分析记录
perf report

#以文本形式输出（适合脚本处理）
perf report --stdio

#按调用链百分比排序
perf report --sort comm,dso,symbol

perf report 的交互界面中，可以展开查看每个函数的调用者（caller）和被调用者（callee）关系，以及各自的CPU占比

4、perf record + FlameGraph（火焰图）

火焰图是性能分析的利器，通过 Brendan Gregg 的 FlameGraph 工具将 perf 采样数据可视化：

#采样记录
perf record -F 99 -a -g -- sleep 30

#生成火焰图
perf script | stackcollapse-perf.pl | flamegraph.pl > flamegraph.svg

#完整流程
perf record -F 99 -a -g -- sleep 30
perf script > out.perf
FlameGraph/stackcollapse-perf.pl out.perf > out.folded
FlameGraph/flamegraph.pl out.folded > flamegraph.svg

火焰图的阅读方法：

• x轴：表示采样总量的百分比，越宽的函数占用CPU时间越多
• y轴：调用栈深度，从底部（调用者）到顶部（被调用者）
• 颜色：无特殊含义（随机暖色调），仅用于区分不同函数
• 平顶（plateau）：顶部最宽的函数通常是性能瓶颈

5、perf probe（动态添加内核探测点）

perf probe 可以在内核函数的任意位置动态添加探测点，无需重新编译内核：

#在 tcp_sendmsg 函数入口添加探测点
perf probe tcp_sendmsg

#添加探测点并记录函数参数（需要内核调试信息）
perf probe 'tcp_sendmsg size'

#列出已添加的探测点
perf probe -l

#使用探测点进行采样
perf record -e probe:tcp_sendmsg -a -- sleep 10
perf report

#删除探测点
perf probe -d tcp_sendmsg

6、perf trace（系统调用追踪）

perf trace 是 strace 的替代品，基于 tracepoint 实现，开销远低于基于 ptrace 的 strace：

#追踪系统级所有系统调用
perf trace -a -- sleep 5

#追踪指定进程
perf trace -p $(pidof target_process)

#只追踪特定系统调用
perf trace -e read,write,openat -p $(pidof target_process)

#统计系统调用耗时分布
perf trace -s -p $(pidof target_process) -- sleep 10

7、perf sched（调度器延迟分析）

#记录调度事件
perf sched record -- sleep 10

#查看调度延迟
perf sched latency
# -----------------------------------------------------------------------------------------------------------------
#  Task                  |   Runtime ms  | Switches | Average delay ms | Maximum delay ms | Maximum delay at       |
# -----------------------------------------------------------------------------------------------------------------
#  kworker/0:1H-312      |      0.123 ms |        5 | avg:    0.045 ms | max:    0.089 ms | max at: 1234.567890 s
#  target_process-1234   |     45.678 ms |      123 | avg:    0.234 ms | max:    1.567 ms | max at: 1235.678901 s

#查看上下文切换的详细时间线
perf sched map

#查看调度统计摘要
perf sched timehist

0x04 总结

三大工具对比

选型决策

flowchart TD
    A["需要追踪/分析什么?"] --> B{"需要CPU采样分析/火焰图?"}
    B -->|"是"| C["perf record + FlameGraph"]
    B -->|"否"| D{"需要统计硬件计数器: cycles/cache-misses?"}
    D -->|"是"| E["perf stat"]
    D -->|"否"| F{"需要自定义追踪逻辑: 条件过滤/聚合/直方图?"}
    F -->|"是"| G["bpftrace"]
    F -->|"否"| H{"需要查看函数调用链/调用图?"}
    H -->|"是"| I["ftrace function_graph"]
    H -->|"否"| J{"需要追踪中断/抢占延迟?"}
    J -->|"是"| K["ftrace irqsoff/preemptoff"]
    J -->|"否"| L{"需要追踪系统调用?"}
    L -->|"是"| M{"需要低开销?"}
    M -->|"是"| N["perf trace"]
    M -->|"否"| O["strace"]
    L -->|"否"| P["根据具体需求选择工具组合"]

实际工作中，这三个工具往往配合使用：先用 perf top / perf stat 定位瓶颈方向（CPU密集？IO密集？锁竞争？），再用 perf record + 火焰图确认热点函数，用 ftrace function_graph 查看调用链，最后用 bpftrace 编写自定义脚本进行精细化分析（如统计特定函数的延迟分布、按条件过滤和聚合等）

0x05 参考

ftrace

• 七张图看懂 Linux profiling 机制
• 从Ftrace开始内核探索之旅
• 问题排查利器：Linux 原生跟踪工具 Ftrace 必知必会
• 【一文秒懂】Ftrace系统调试工具使用终极指南
• ftrace基本用法
• 一文学会ftrace的基础用法
• Ftrace Kernel Documentation
• ftrace - Function Tracer - Kernel Source

bpftrace

• bpftrace Reference Guide
• The bpftrace One-Liner Tutorial
• bpftrace Internals (LLVM backend)
• bpftrace 常用code收集
• BPF and XDP Reference Guide - Cilium

perf

• 2.4 perf 的使用
• perf Wiki - perf_events
• Brendan Gregg - perf Examples
• Brendan Gregg - Flame Graphs
• FlameGraph GitHub
• perf_event_open(2) man page
• kernel/events/core.c - v4.11.6

综合

• Linux可观测性
• CPU平均负载为多少更合理？
• Brendan Gregg - Linux Performance
• Linux Tracing Systems - Julia Evans

• Previous
  Linux 内核之旅（四）：进程调度基础
• Next
  Linux 内核之旅（六）：进程调度（CFS）
