0x00 前言
本文梳理下笔者在实现内核5.4.241-1-tlinux4-0017.14~6.6.47-12.tl4.x86_64对DNS hook相关兼容性解决的一些知识点的梳理总结，主要涉及到如下hook与内核数据结构
hook涉及：
k*probe/udp_sendmsgk*probe/tcp_sendmsg
关联的内核数据结构：
struct iov_iterstruct iovec
内核源码引用约定：本文所有结构体定义均引自 elixir.bootlin.com 对应版本
0x01 基础知识
内核数据结构
struct iov_iter 是 Linux 内核IO处理过程中核心的数据结构之一，它是 VFS 层、网络协议栈、块设备子系统之间传递 I/O 数据描述的统一迭代器抽象，几乎每一次 read/write/send/recv 系统调用的数据流都要经过它
从内核版本 4.x 到 6.7+，iov_iter 经历了 5 次重大结构变更（Linux 内核 I/O 子系统持续追求极致性能），每一次改动背后都有清晰的内核工程优化逻辑：从简化类型判断、到消除不必要的间接寻址、再到利用零初始化语义减少指令数等

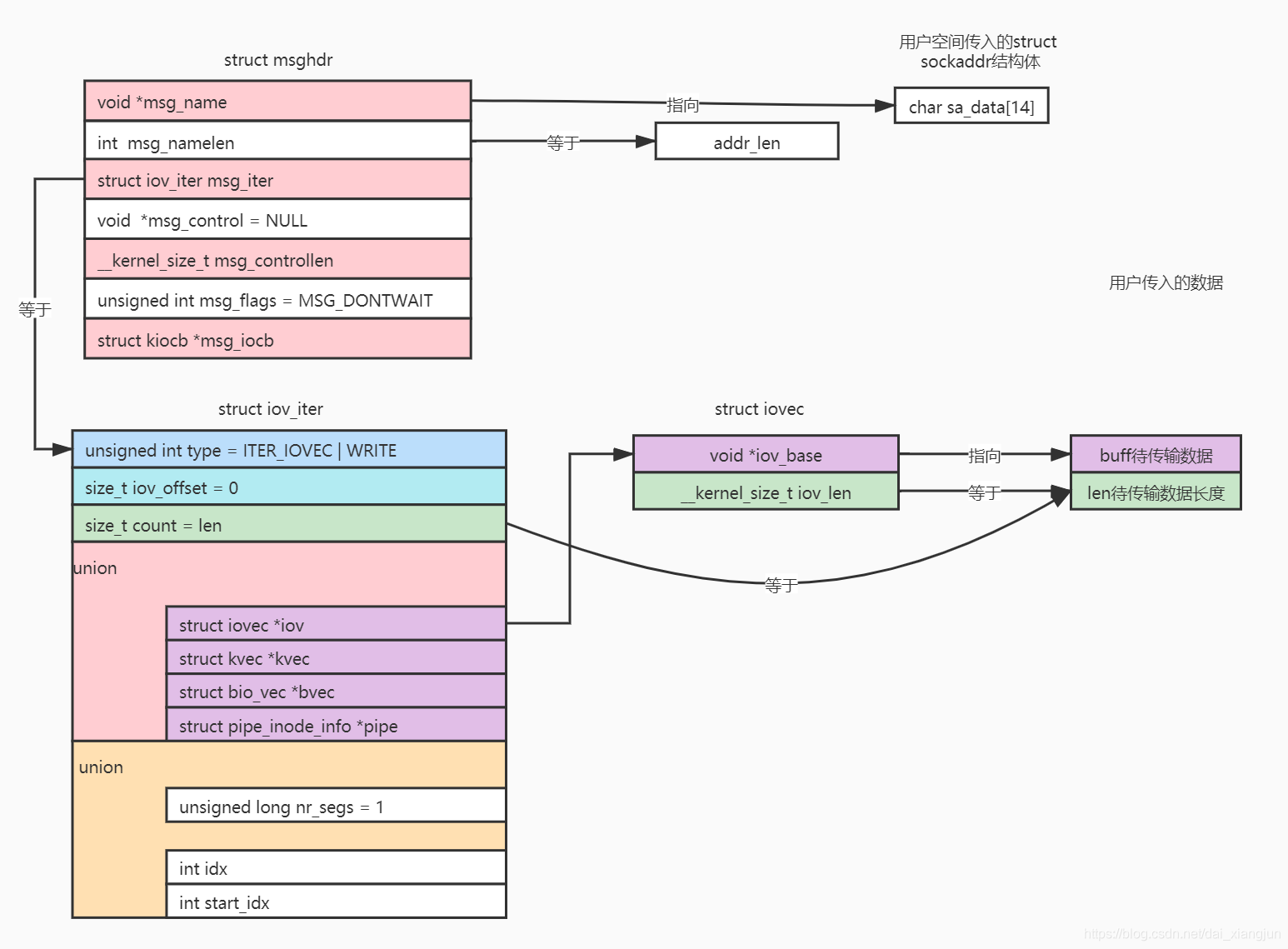

dns数据发送流向
0x02 基础概念：三层 I/O 数据描述体系
在深入演进细节之前，需要先理解 Linux 内核 I/O 路径上的三层数据描述体系。以 sendto() 系统调用为例
用户态视角
用户只看到一个连续的缓冲区 buf 和长度 53
// 用户程序
char buf[53] = { /* DNS query */ };
sendto(sockfd, buf, 53, 0, &dest_addr, sizeof(dest_addr));
内核态视角
┌─────────────────────────────────────────────────────────────────────┐
│ 第 1 层：struct msghdr（消息头，封装一次 I/O 操作的全部元数据） │
│ ┌─────────────────────────────────────────────────────────────────┐ │
│ │ msg_name → 目标地址 (struct sockaddr *) │ │
│ │ msg_namelen → 地址长度 │ │
│ │ msg_control → 辅助数据 (cmsg) │ │
│ │ msg_flags → 标志位 │ │
│ │ │ │
│ │ msg_iter → ┌─────────────────────────────────────────┐ │ │
│ │ 第 2 层：struct │ iov_iter（迭代器，描述数据的内存布局） │ │ │
│ │ │ iter_type → 数据类型（IOVEC/UBUF/…）│ │ │
│ │ │ count → 总字节数 │ │ │
│ │ │ iov / ubuf → 指向实际数据描述 │ │ │
│ │ └───────────────────┬─────────────────────┘ │ │
│ └────────────────────────────────────────┼─────────────────────────┘ │
│ ↓ │
│ 第 3 层：struct iovec[]（散布/聚集向量，描述用户态缓冲区） │
│ ┌──────────────────┐ ┌──────────────────┐ │
│ │ iov[0] │ │ iov[1] │ │
│ │ iov_base → 0x7f…│ │ iov_base → 0x7f…│ │
│ │ iov_len = 53 │ │ iov_len = 128 │ │
│ └──────────────────┘ └──────────────────┘ │
└──────────────────────────────────────────────────────────────────────┘
struct iovec：POSIX I/O 向量（全版本稳定）
// include/uapi/linux/uio.h — 从 Linux 2.x 至今，定义未变
struct iovec {
void __user *iov_base; // 用户空间缓冲区起始地址
__kernel_size_t iov_len; // 缓冲区长度（字节）
};
iovec 是 POSIX 标准（<sys/uio.h>） 定义的散布/聚集 I/O（scatter/gather I/O）描述符。系统调用writev() / sendmsg() 可传入一个 iovec 数组来描述多段非连续缓冲区，内核在一次系统调用中将它们聚合发送
关键认知：iovec 本身是一个 UAPI 结构（用户态 ABI 的一部分），因此它永远不会改变，任何改动都会破坏所有已编译的用户态程序。内核演进的全部变更都发生在内核态的 iov_iter 层面
struct iov_iter：为何需要迭代器抽象
Linux内核中不止有用户态 iovec 一种数据源，比如块设备 I/O 有 bio_vec，内核内部传输有 kvec，管道有 pipe等，如果每个子系统都针对每种数据源写一套处理逻辑，这显然是不符合内核设计艺术的，因此内核引入了iov_iter
iov_iter 的设计意图是用一个统一的迭代器接口封装所有数据源类型，使上层 VFS / 网络栈只需面对 iov_iter 的通用 API（copy_from_iter()、iov_iter_advance() 等），无需关心底层是 iovec、kvec、bio_vec 还是其他
┌─────────────────┐
│ VFS / 网络栈 │
│ │
│ copy_from_iter │
│ iov_iter_count │
│ ... │
└────────┬────────┘
│ 统一 API
┌────────┴────────┐
│ iov_iter │ <--- 迭代器抽象层
│ iter_type=? │
└────────┬────────┘
┌───────┬───────┼───────┬───────┐
↓ ↓ ↓ ↓ ↓
IOVEC KVEC BVEC PIPE UBUF (6.0+)
(用户态) (内核态) (块I/O) (管道) (单缓冲区)
理解了这个分层，就能明白后续内核每次改动的意图了，它们都在优化 iov_iter 这个中间层的类型判断效率和数据访问路径长度
timeline
title struct iov_iter 演变时间线
section 5.0 - 5.13（近）
type字段: unsigned int type (bitmask)
: ITER_IOVEC=0 作为 bitmask
: iov 字段名为 iov
section 5.14 - 6.0
type拆分: u8 iter_type + bool data_source
: ITER_IOVEC=0 (非 bitmask)
: 6.0 新增 ITER_UBUF=6 (仅枚举)
: 6.0 新增 nofault 字段
section 6.1 - 6.4
新增字段: 新增 bool user_backed
: ITER_UBUF=6 仅存在于枚举
: sendmsg 路径仍使用 ITER_IOVEC
section 6.4+
关键破坏性变更: ubuf 字段加入 union
: iov 改名为 __iov
: 6.5 sendto 开始使用 ITER_UBUF
: 6.5 ITER_UBUF=5
: 6.7 ITER_UBUF=0 且 ITER_IOVEC=1
0x02 版本一：4.9 ~ 5.13（位掩码时代）
结构定义（v5.1.1版本）
// include/linux/uio.h (v4.9 - v5.13)
// https://elixir.bootlin.com/linux/v5.1.1/source/include/linux/uio.h#L37
struct iov_iter {
/*
* Bit 0 is the read/write bit, set if we're writing.
* Bit 1 is the BVEC_FLAG_NO_REF bit, set if type is a bvec and
* the caller isn't expecting to drop a page reference when done.
*/7
unsigned int type; // 位掩码：方向 + 类型混合编码
size_t iov_offset; // 当前段内已消费的偏移
size_t count; // 剩余总字节数
union {
const struct iovec *iov; // 用户态 I/O 向量
const struct kvec *kvec; // 内核态 I/O 向量
const struct bio_vec *bvec; // 块 I/O 向量
struct pipe_inode_info *pipe; // 管道
};
union {
unsigned long nr_segs; // 段数（iov/kvec/bvec）
struct {
unsigned int head;
unsigned int start_head;
};
};
};
类型编码方式
// 方向（占最低位）
#define READ 0
#define WRITE 1
// 迭代器类型（占高位，与方向叠加为位掩码）
#define ITER_IOVEC 0
#define ITER_KVEC 2
#define ITER_BVEC 4
#define ITER_PIPE 8
// 判断类型需要掩码操作
#define iov_iter_type(iter) ((iter)->type & ~(READ | WRITE))
#define iov_iter_is_write(iter) ((iter)->type & WRITE)
设计特征与问题
优点：结构简单，union 中的指针根据 type 高位判断使用哪个成员
问题：
- 类型判断代码冗长：每次判断类型都需要
iter->type & ~(READ | WRITE)，掩码操作散布在整个lib/iov_iter.c中 - 扩展性差：位掩码的位数有限，且方向与类型混合编码使得新增类型必须选择不冲突的位
- 编译器优化困难：位掩码判断比简单的整数比较更难被编译器优化为跳转表
数据访问路径
如下，对于 sendto(fd, buf, 53, 0, ...) 这样的单缓冲区发送，数据访问路径大致如下：
用户态调用:
sendto(fd, buf, 53, ...)
内核 __sys_sendto():
struct iovec iov; // 1. 栈上分配 iovec
iov.iov_base = buf; // 2. 填入用户指针
iov.iov_len = 53; // 3. 填入长度
struct iov_iter iter;
iter.type = ITER_IOVEC | WRITE; // 4. 设置类型（位掩码）
iter.iov = &iov; // 5. 指向栈上 iovec
iter.nr_segs = 1; // 6. 一段（数据）
iter.count = 53; // 7. 总长度
--> sock_sendmsg() --> udp_sendmsg(sk, msg, 53)
注意步骤 1~3：即使用户只有一个连续缓冲区，内核仍然要在栈上构造一个 struct iovec，通过 iov_iter.iov 指针间接引用，这是后续 ITER_UBUF 优化要消除的开销
0x03 版本二：5.14 ~ 5.19（类型字段独立化）
关键 Commit
- Commit:
8cd54c1c8480（v5.14-rc1） - 作者: Al Viro
- 标题: “iov_iter: separate direction from flavour”
- 合入版本: Linux 5.14
参考[RFC PATCH 12/37] iov_iter: separate direction from flavour
改动原因
Al Viro 在这次重构中将方向（direction）和类型（flavour）拆分为两个独立字段：
原有的位掩码设计源自早期只有两三种类型的时代。随着
ITER_XARRAY、ITER_DISCARD等新类型不断加入，位掩码空间紧张，且每次类型判断都需要& ~(READ|WRITE)掩码操作。将两者分离为独立字段更清晰、更可扩展，也更利于编译器优化
结构变更（版本5.15.1）
// include/linux/uio.h (v5.14+)
// https://elixir.bootlin.com/linux/v5.15.1/source/include/linux/uio.h#L37
struct iov_iter {
u8 iter_type; // ← 从 unsigned int type 改为 u8 枚举
bool data_source; // ← 方向独立出来：true=WRITE, false=READ
size_t iov_offset;
size_t count;
union {
const struct iovec *iov;
const struct kvec *kvec;
const struct bio_vec *bvec;
struct xarray *xarray; // 新增类型
struct pipe_inode_info *pipe;
};
union {
unsigned long nr_segs;
struct {
unsigned int head;
unsigned int start_head;
};
loff_t xarray_start; // 新增
};
};
// 枚举定义取代位掩码
enum iter_type {
ITER_IOVEC = 0, // 用户空间散布/聚集 I/O
ITER_KVEC = 1, // 内核空间 I/O 向量
ITER_BVEC = 2, // 块 I/O 向量
ITER_PIPE = 3, // 管道
ITER_XARRAY = 4, // XArray（页缓存）
ITER_DISCARD = 5, // 丢弃（/dev/null 场景）
};
优化效果分析
1. 类型判断从位运算变为整数比较
// 改动前（5.13）：每次判断需要掩码
if (iov_iter_type(iter) == ITER_IOVEC) // 展开为: (iter->type & ~3) == 0
// 改动后（5.14）：直接比较
if (iter->iter_type == ITER_IOVEC) // 单条 cmp 指令
2. 字段大小从 4 字节缩小到 1 字节
unsigned int type (4B) → u8 iter_type (1B) + bool data_source (1B)。在频繁访问的热路径上，更小的字段意味着更好的缓存行利用率
3. 枚举值连续，可生成跳转表
连续的 0—5 枚举值使编译器可以将 switch (iter_type) 优化为 O(1) 的跳转表，而非链式 if-else逻辑
对外部模块的影响
| 变化 | 影响 |
|---|---|
type –> iter_type |
直接访问 iter->type 的代码编译失败 |
unsigned int –> u8 |
读取偏移量改变，二进制兼容性破坏 |
iov 字段不变 |
数据读取路径不受影响 |
0x04 版本三：6.0 ~ 6.3（ITER_UBUF 引入）
这个版本是非常重要的一次优化实现
关键 Commit
- Commit:
fcb14cb1bdac（v6.0-rc1） - 作者: Al Viro
- 标题: “new iov_iter flavour - ITER_UBUF”
- 合入版本: Linux 6.0
参考[PATCH 09/44] new iov_iter flavour - ITER_UBUF
改动原因：消除单缓冲区场景的冗余间接寻址
这是 iov_iter 演进中最具影响力的一次优化，其动机来自对真实 I/O 工作负载的观察：
事实：绝大多数
read()/write()/send()/recv()调用只传入单个连续缓冲区（single contiguous buffer），而非 scatter/gather I/O
但在 ITER_UBUF 引入之前，即使是单缓冲区场景，内核也必须走完整的 ITER_IOVEC 路径：
传统路径（ITER_IOVEC 处理单缓冲区）： 3 级间接寻址
用户调用: send(fd, buf, 53, 0)
内核处理:
1. struct iovec iov = { .iov_base = buf, .iov_len = 53 }; // 栈上分配
2. iter->iov = &iov; // 第 1 级：iter 指向 iovec
3. iov[0].iov_base // 第 2 级：iovec 指向用户缓冲区
4. copy_from_user(dst, iov_base, len) // 第 3 级：实际拷贝
开销:
- 栈上分配 struct iovec（16 字节）
- 两次指针解引用（iter→iov→iov_base）
- nr_segs 判断（虽然只有 1 段）
Al Viro 的观点是：既然 90%+ 的场景是单缓冲区，为什么不直接把用户指针和长度存在 iov_iter 里，跳过 iovec 这一层？
优化路径（ITER_UBUF）： 2 级间接寻址
用户调用: send(fd, buf, 53, 0)
内核处理:
1. iter->ubuf = buf; // 直接存储用户指针，无需栈上 iovec
2. iter->count = 53; // 直接存储长度
3. copy_from_user(dst, ubuf, count) // 实际拷贝
节省:
- 省去栈上 struct iovec 分配
- 省去一级指针解引用
- 省去 nr_segs 字段（单缓冲区无需段数）
内存布局对比
ITER_IOVEC（旧路径）: ITER_UBUF（新路径）:
iov_iter (内核栈/堆) iov_iter (内核栈/堆)
┌──────────────┐ ┌──────────────┐
│ iter_type = 0│ │ iter_type = 6│
│ count = 53 │ │ count = 53 │
│ iov ─────────┼──→ iovec (内核栈) │ ubuf ────────┼──→ 用户态 buf
│ nr_segs = 1 │ ┌─────────────┐ │ │ (0x7ffd...)
└──────────────┘ │ iov_base ───┼──→ └──────────────┘
│ iov_len = 53│ 用户态 buf
└─────────────┘ (0x7ffd...)
间接寻址层数: 3 间接寻址层数: 2
栈上额外分配: 16B (iovec) 栈上额外分配: 0
结构变更（版本v6.1.1）
// include/linux/uio.h (v6.0 - v6.3)
// https://elixir.bootlin.com/linux/v6.1.1/source/include/linux/uio.h#L37
struct iov_iter {
u8 iter_type;
bool nofault;
bool data_source;
bool user_backed; // 新增：标识是否来自用户空间
union {
size_t iov_offset;
int last_offset;
};
size_t count;
union {
const struct iovec *iov;
const struct kvec *kvec;
const struct bio_vec *bvec;
struct xarray *xarray;
struct pipe_inode_info *pipe;
void __user *ubuf; // <--- 新增！直接存储用户态指针
};
union {
unsigned long nr_segs;
struct {
unsigned int head;
unsigned int start_head;
};
loff_t xarray_start;
};
};
enum iter_type {
ITER_IOVEC = 0,
ITER_KVEC = 1,
ITER_BVEC = 2,
ITER_PIPE = 3,
ITER_XARRAY = 4,
ITER_DISCARD = 5,
ITER_UBUF = 6, // ← 新增
};
新增 API
// 初始化 ITER_UBUF 迭代器（替代 import_single_range）
void iov_iter_ubuf(struct iov_iter *i, unsigned int direction,
void __user *buf, size_t count);
// 类型判断谓词
static inline bool iter_is_ubuf(const struct iov_iter *i) {
return i->iter_type == ITER_UBUF;
}
// 统一的"用户态支持"判断（IOVEC 和 UBUF 都是用户态数据源）
static inline bool user_backed_iter(const struct iov_iter *i) {
return i->iter_type == ITER_IOVEC || i->iter_type == ITER_UBUF;
}
union 共享的关键陷阱
iov 和 ubuf 共享同一 union 的同一内存位置。这意味着：
// 当 iter_type == ITER_UBUF 时:
iter->ubuf = 0x7ffd5a3b1000; // 用户态虚拟地址
// 此时读取 iter->iov 得到的是：
iter->iov = 0x7ffd5a3b1000; // 完全相同的值！
// 但它不是一个 struct iovec * 内核指针
// 将其当作 iov 解引用会导致 -EFAULT
这是eBPF 程序在 6.0+ 上踩的最大坑，不检查 iter_type 就直接读 iov 字段
性能收益量化
Al Viro 和后续的 Jens Axboe 在 io_uring 场景的 benchmark 中观察到：
- 减少 16 字节栈分配：每次 I/O 调用省去一个
struct iovec的构造 - 消除一级指针解引用：在网络 I/O 热路径上，每秒可能执行数百万次，每次省几个 CPU 周期累计可观
- 减少分支判断：
ITER_UBUF的处理代码比ITER_IOVEC更短，因为无需处理nr_segs > 1的多段情况
随后，import_single_range()（旧的单缓冲区初始化函数）被 import_ubuf() 逐步替代，最终在 6.7 中被彻底移除
0x05 版本四：6.4 ~ 6.6（iov → __iov 重命名与 overlay 优化）
关键 Commit
- Commit:
db68ce10c4f0（v6.4-rc1） - 作者: Jens Axboe
- 标题: “iov_iter: overlay struct iovec and ubuf for ITER_UBUF”
- 合入版本: Linux 6.4
改动原因：统一 UBUF 和 IOVEC 的代码路径
引入 ITER_UBUF 后，内核中许多函数需要同时处理两种用户态数据源类型。典型模式如下：
// 6.0~6.3 时代的典型代码：需要分支处理
if (iter_is_ubuf(iter)) {
void __user *addr = iter->ubuf;
size_t len = iter->count;
// ... 处理 ubuf
} else {
const struct iovec *iov = iter->iov;
void __user *addr = iov->iov_base;
size_t len = iov->iov_len;
// ... 处理 iovec
}
Jens Axboe 的观点是ITER_UBUF 的 (ubuf, count) 在语义上等价于一个单元素 struct iovec { .iov_base = ubuf, .iov_len = count }。如果让它们在内存布局上也完全重叠，就可以用一个统一的 struct iovec * 指针同时处理两种情况
结构变更（版本v6.6.6）
// include/linux/uio.h (v6.4 - v6.6)
// https://elixir.bootlin.com/linux/v6.6.6/source/include/linux/uio.h#L37
struct iov_iter {
u8 iter_type;
bool copy_mc;
bool nofault;
bool data_source;
bool user_backed;
union {
size_t iov_offset;
int last_offset;
};
/*
* Hack alert: overlay ubuf_iovec with iovec + count, so
* that the members resolve correctly regardless of the type
* of iterator used. This means that you can use:
*
* &iter->__ubuf_iovec or iter->__iov
*
* interchangeably for the user_backed cases, hence simplifying
* some of the cases that need to deal with both.
*/
union {
struct iovec __ubuf_iovec; // ← 新增 overlay 结构
struct {
union {
const struct iovec *__iov; // ← iov 重命名为 __iov
const struct kvec *kvec;
const struct bio_vec *bvec;
struct xarray *xarray;
void __user *ubuf;
};
size_t count; // ← count 移入此 struct
};
};
union {
unsigned long nr_segs;
loff_t xarray_start;
};
};
overlay 内存布局解析
这是此次改动最精妙的部分，看下 union 的内存布局，如下：
偏移（相对于 union 起始）:
+0 ┌───────────────────────────────┐
│ __ubuf_iovec │ struct iovec:
│ +0: iov_base (void *) │ .iov_base 占 8 字节
│ +8: iov_len (size_t) │ .iov_len 占 8 字节
+16 └───────────────────────────────┘
════════════ 与下面完全重叠 ════════════
+0 ┌───────────────────────────────┐
│ union { __iov / ubuf / ... } │ 指针占 8 字节
+8 ├───────────────────────────────┤
│ count (size_t) │ 8 字节
+16 └───────────────────────────────┘
关键：当 iter_type == ITER_UBUF 时：
ubuf的值 ==__ubuf_iovec.iov_base的值（同一内存位置）count的值 ==__ubuf_iovec.iov_len的值（同一内存位置）
所以 &iter->__ubuf_iovec 是一个完全有效的 struct iovec *，无需任何转换
统一访问函数 iter_iov()
// 新的统一访问接口
static inline const struct iovec *iter_iov(const struct iov_iter *iter) {
if (iter->iter_type == ITER_UBUF)
return (const struct iovec *) &iter->__ubuf_iovec;
return iter->__iov;
}
这意味着之前需要 if-else 分支处理的代码现在可以统一为：
// 6.4+ 统一代码——不再需要分支
const struct iovec *iov = iter_iov(iter);
void __user *addr = iov->iov_base;
size_t len = iov->iov_len;
为什么要重命名 iov –> __iov呢？
熟悉内核的开发者都了解，双下划线前缀是一种 API 封装信号，即告诉内核开发者”不要直接访问 __iov，请通过 iter_iov() 接口”。如果仍然允许 iter->iov，开发者可能跳过类型检查直接使用，在 ITER_UBUF 场景下导致 bug。重命名是一种编译期强制迁移策略
0x06 版本五：6.7+（枚举值重排：零初始化优化）
关键 Commit
- Commit:
de4f5fed3f23（v6.7-rc1） - 作者: Jens Axboe
- 标题: “iov_iter: restructure iter type”
- 合入版本: Linux 6.7
改动原因：让最常见的类型获得零值
// 6.0 - 6.6 的枚举
enum iter_type {
ITER_IOVEC = 0, // ← 默认值 0
ITER_KVEC = 1,
ITER_BVEC = 2,
ITER_PIPE = 3,
ITER_XARRAY = 4,
ITER_DISCARD = 5,
ITER_UBUF = 6, // ← 最常见的类型，值却是 6
};
// 6.7+ 的枚举
enum iter_type {
ITER_UBUF = 0, // ← 最常见的类型获得值 0
ITER_IOVEC = 1,
ITER_KVEC = 2,
ITER_BVEC = 3,
ITER_XARRAY = 4,
ITER_DISCARD = 5,
};
优化哲学：利用 C 语言的零初始化语义
在 C 语言中，以下场景的变量自动为零：
- 全局/静态变量：BSS 段零初始化
= {}初始化：所有成员置零memset(0)：手动清零calloc()：分配的内存已清零
当 ITER_UBUF = 0 时，一个零初始化的 iov_iter 默认就是 ITER_UBUF 类型。这意味着：
// 6.7+ 初始化 ITER_UBUF
struct iov_iter iter = {}; // iter_type 自动为 0 = ITER_UBUF
iter.ubuf = user_buf; // 只需设置数据指针和长度
iter.count = len;
// 不需要显式设置 iter_type！
// 对比 6.0-6.6
struct iov_iter iter = {};
iter.iter_type = ITER_UBUF; // 必须显式设置为 6
iter.ubuf = user_buf;
iter.count = len;
更深层的意义
在热路径上，减少一条赋值指令看似微不足道，但考虑到：
- Linux 系统上每秒可能有数百万次 I/O 系统调用
ITER_UBUF覆盖了其中 90%+ 的场景（所有单缓冲区 read/write/send/recv）- 每条指令在 L1 cache 中的占用、分支预测器中的记录都有成本
这种”把最常见路径的开销降到极致”的思维方式，是 Linux 内核性能工程的典型手法。
ITER_PIPE 的移除
注意 6.7 版本代码，枚举中 ITER_PIPE 消失了，它在 6.7 中被移除。管道 I/O 不再使用独立的迭代器类型，而是统一到其他机制中。这进一步简化了 iov_iter 的类型分支
0x07 完整演进总览
时间线
4.9 ─────── 5.0 ─── 5.13 ── 5.14 ── 5.19 ── 6.0 ── 6.3 ── 6.4 ── 6.6 ── 6.7 ──→
│ │ │ │ │ │ │ │
│ 位掩码时代 │ │ 类型字段独立 │ UBUF │ 引入 │ __iov │ 重命名│
│ type = 位掩码 │ │ iter_type(u8)│ │ │ overlay│ │
│ iov 字段 │ │ data_source │ ubuf │ 加入 │ 结构 │ UBUF=0│
│ ITER_IOVEC=0 │ │ ITER_IOVEC=0 │ union │ │ │ IOV=1 │
│ │ │ │ =6 │ │ │ │
└─────────────────────┘ └──────────────┘ └───────┘ └───────┘
约 7 年不变 1 次重构 关键优化 布局统一 语义翻转
结构差异一览表
| 维度 | 4.9~5.13 | 5.14~5.19 | 6.0~6.3 | 6.4~6.6 | 6.7+ |
|---|---|---|---|---|---|
| 类型字段 | type (u32 位掩码) |
iter_type (u8) |
iter_type (u8) |
iter_type (u8) |
iter_type (u8) |
| 方向编码 | 混在 type 低位 |
data_source (bool) |
data_source (bool) |
data_source (bool) |
data_source (bool) |
| iov 字段名 | iov |
iov |
iov |
__iov |
__iov |
| ubuf 字段 | 不存在 | 不存在 | 存在 (union) | 存在 (union) | 存在 (union) |
| ITER_UBUF | 不存在 | 不存在 | = 6 | = 6 | = 0 |
| ITER_IOVEC | = 0 (掩码) | = 0 (枚举) | = 0 | = 0 | = 1 |
| overlay | 无 | 无 | 无 | __ubuf_iovec |
__ubuf_iovec |
| 单缓冲区路径 | IOVEC + 栈 iovec | IOVEC + 栈 iovec | UBUF 直接 | UBUF 直接 | UBUF 直接 |
| 间接寻址层数 | 3 | 3 | 2 | 2 | 2 |
设计哲学演进
第 1 阶段: "统一抽象"（4.x ~ 5.13）
目标: 用一个结构体封装所有 I/O 数据源
手段: union + 位掩码
代价: 类型判断复杂，单缓冲区路径冗余
↓ 问题暴露: 位掩码不可扩展，掩码操作冗余
第 2 阶段: "分离关注点"（5.14 ~ 5.19）
目标: 让类型判断更清晰、更可扩展
手段: 枚举 + 独立 bool 方向字段
收益: 代码可读性↑、编译器优化空间↑
↓ 问题暴露: 90%+ 的 I/O 是单缓冲区，却走多段路径
第 3 阶段: "消除冗余抽象"（6.0 ~ 6.3）
目标: 为最常见场景（单缓冲区）提供 fast path
手段: ITER_UBUF 新类型，直接存储用户指针
收益: 减少 1 级间接寻址 + 省去栈上 iovec 分配
↓ 问题暴露: UBUF 和 IOVEC 两套处理代码重复
第 4 阶段: "布局统一"（6.4 ~ 6.6）
目标: 让 UBUF 和 IOVEC 共享代码路径
手段: overlay struct iovec + __iov 重命名强制迁移
收益: 统一接口 iter_iov()，减少分支
↓ 问题暴露: UBUF 是最常见类型，但枚举值 6，零初始化无法利用
第 5 阶段: "极致优化"（6.7+）
目标: 让最常见路径的初始化开销最小
手段: 枚举重排，ITER_UBUF = 0
收益: 零初始化即为 UBUF，热路径少一条赋值指令
0x08 对 eBPF / 内核模块开发者的影响
以上每一次变更对外部观察者（eBPF 程序、内核模块）都会造成兼容性问题。以下是按影响程度排序的完整清单：
| 变更 | 影响程度 | 症状 | 解决方案 |
|---|---|---|---|
iov—>__iov (6.4) |
致命 | CORE 模式 BTF 字段匹配失败，加载报错 | CORE flavor 结构体（iov_iter___old / iov_iter___v64） |
| ITER_UBUF 引入 (6.0) | 致命 | iov 读到用户态地址，解引用失败，iov_len=0 |
先检查 iter_type，UBUF 走 ubuf 路径 |
| ITER_UBUF 枚举重排 (6.7) | 高 | 硬编码 ITER_UBUF==6 在 6.7 上判断错误 |
bpf_core_enum_value() 运行时解析枚举值 |
type—>iter_type (5.14) |
中 | 字段名/偏移变化 | CORE 可以自动处理；非CORE 则需要根据内核版本区分 |
count 位置移动 (6.4) |
低 | 偏移变化 | CORE 自动处理 |
BPF CO-RE 的解法
BPF CO-RE（Compile Once - Run Everywhere）机制通过 BTF 重定位在加载时自动适配目标内核的结构体布局。对于 iov_iter 的变更，核心技巧是：
- Flavor 结构体：定义
iov_iter___old（有iov）和iov_iter___v64（有__iov），libbpf 根据后缀___xxx匹配目标 BTF - Flavor 枚举：定义
enum iter_type___dns包含ITER_UBUF___dns，用bpf_core_enum_value_exists()检测 UBUF 是否存在 - 运行时枚举值解析：
bpf_core_enum_value(enum iter_type___dns, ITER_UBUF___dns)获取目标内核上 UBUF 的实际数值（6或0）
0x09 总结
struct iov_iter 的五次演进是 Linux 内核工程思维的缩影：
- 先抽象，再优化：先建立统一的迭代器抽象（4.x），在抽象稳定后再针对热路径优化（6.0+）
- 数据驱动：ITER_UBUF 的引入源于对90%+ I/O 是单缓冲区这一事实的观察，非理论推演
- 向后兼容在内核内部不是教条：当性能收益足够大时，内核乐于打破内部 ABI（如重命名字段、重排枚举值），但 UAPI（
struct iovec）绝不改变 - 每一条指令都值得优化：从位掩码优化为枚举（省几个 AND 指令）到
UBUF=0（省一条 MOV 指令），在百万级 QPS 下累计效果显著 - 编译期约束胜于文档约束：
iov—>__iov的重命名不是代码风格变更，而是通过编译错误强制所有调用者迁移到iter_iov()接口
0x0A 参考
struct iov_iter- Al Viro: “separate direction from flavour” (5.14)
- Al Viro: “new iov_iter flavour - ITER_UBUF” (6.0)
- Jens Axboe: “overlay struct iovec and ubuf” (6.4)
- Jens Axboe: “restructure iter type” (6.7)
- Jens Axboe: “Get rid of import_single_range()” (6.7)
- BPF CO-RE Reference Guide
- LKML: io_uring use ITER_UBUF
